一、引言

在現代建筑安全管理體系中，消防設備的可靠運行直接關系到人員生命安全和財產保護。電源作為消防系統穩定運行的基礎，其監控和管理尤為重要。湖南湖南青鳥消防設備電源監控系統（以下簡稱“青鳥電源監控系統”）是針對消防設備供電與備用電源狀態進行實時監測、告警與管理的專業化解決方案。本文旨在從系統功能、硬件與軟件構成、安裝調試、日常運維與管理流程、應急響應以及應用實例與效果評估等方面，全面闡述青鳥電源監控系統的使用方法與注意事項，幫助工程技術人員、物業管理者與安全負責人實現對消防設備電源的高效管理與可靠保障。

二、系統概述與核心功能

1. 系統定位與目標
   青鳥電源監控系統定位為消防電源的在線監測與預警平臺，目標在于實現對市電、備用電源（如柴油發電機、UPS、不間斷電源）以及相關配電回路的狀態感知、故障識別、歷史記錄與遠程管理，從而提升消防系統的可靠性和應急響應能力。

2. 核心功能

• 電源狀態實時監測：對市電進線電壓、電流、頻率、相序等參數以及開關量（如供電開關、旁路開關）進行實時采集。

• 備用電源監控：監測柴油發電機工作狀態（自動/手動、啟動/停機、轉速、油壓、油位、冷卻水溫等），UPS運行狀態與電池組參數（電壓、放電/充電電流、剩余容量、溫度）。

• 切換狀態與事件記錄：記錄自動轉換開關（ATS）切換事件、手動干預記錄及所有異?；蚬收细婢臅r(shí)間軸與處理過程。

• 報警與通知機制：支持本地聲光報警、短信/郵件推送、移動APP或管理平臺推送等多渠道告警，確保關鍵人員及時獲知異常。

• 數據存儲與報表分析：長期保存監測數據與事件日志，提供可視化報表（趨勢圖、統計表）、故障分析與維護建議。

• 接口與集成能力：支持與建筑消防聯動平臺、綜合樓宇管理系統（BMS）、應急指揮平臺及遠程運維系統的標準化通信與數據對接（如Modbus、BACnet、OPC、HTTP/REST等）。

三、系統構成與技術要點

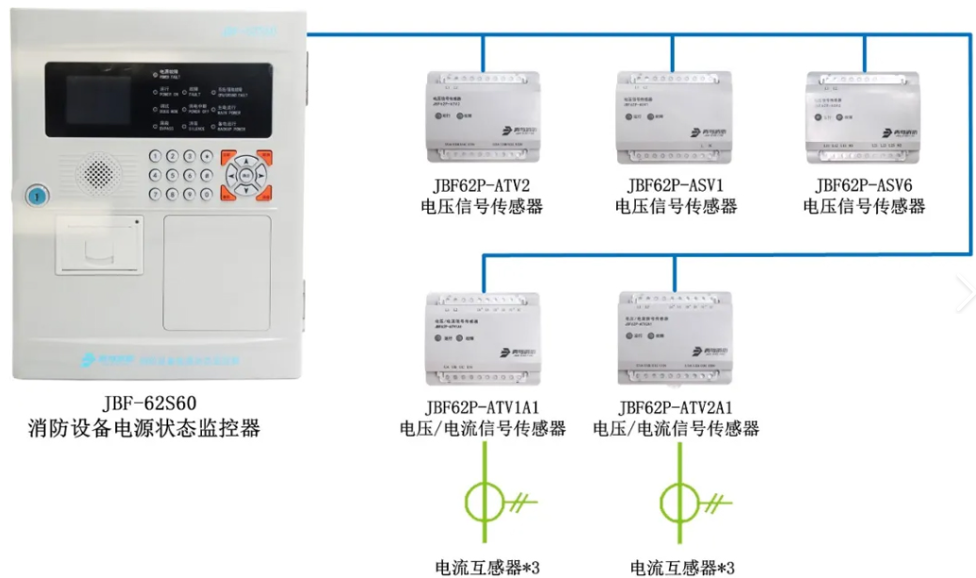

1. 硬件組成

• 傳感器與采集單元：包括電能表、電流互感器（CT）、電壓互感器（PT）或采集模塊，用于采集電壓、電流、頻率、功率因數等電參數；同時配備溫度、濕度、油位、燃油壓力等專用傳感器以監控發電機與電池狀態。

• 數據采集器（DTU/網關）：負責將本地傳感器采集的數據進行匯總、初步處理，并通過以太網、無線網絡或?qū)Ｓ猛ㄐ沛溌飞蟼髦帘O(jiān)控服務器或云平臺。

• 控制器與開關接口：與自動轉換開關（ATS）、遠程控制繼電器、發電機控制箱等聯動，實現遠程啟停、強制切換或復位操作。

• 監控主機與備份系統：包括本地監控服務器和可能的云端冗余平臺，保證數據的可靠存儲與高可用訪問。

• 人機界面（HMI）：可為觸摸屏或管理端軟件，提供實時圖形化展示、告警面板與操作日志。

1. 軟件與平臺功能

• 實時監控界面：以單線圖或拓?fù)鋱D顯示電源系統結構，關鍵參數通過顏色或標識直觀顯示。

• 歷史數據管理：數據按分鐘、小時、日等不同粒度保存，支持自定義時間范圍的回溯查詢。

• 告警規則與策略：支持閾值告警、趨勢告警、邏輯組合告警（如“市電失電且發電機未啟動”）及告警分級與分派機制。

• 權限管理與審計：對操作員、維護人員與管理者設置不同權限，記錄操作行為，便于審計與責任追溯。

• 維護與診斷工具：內置設備自檢、通信鏈路檢測以及常見故障診斷建議。

四、安裝與調試流程

1. 需求梳理與現場勘查
   在工程實施前，需與業主、消防設計單位和電氣承包商共同完成現場勘查，明確監控點位（市電進線、各UPS/發電機/回路）、通信方式、布線路徑與現場環境條件（如溫濕度、防塵、防潮要求）。

2. 施工與布線要求

• 電氣測量回路的CT與PT應按設計規范正確安裝，注意相位與倍率的匹配，避免因接線錯誤導致測量偏差或事故。

• 傳感器、采集器與控制器的接地應牢靠，抗干擾措施（如屏蔽線、濾波器）在強電場環境中尤為重要。

• 控制繼電器與開關量信號線應考慮消防系統的獨立供電與冗余，防止因單點電源故障導致監控失效。

1. 系統調試與聯調

• 通信聯通性檢查：確保采集器與服務器之間、控制器與被控設備之間通信正常，處理IP、端口、協議與網關配置。

• 參數校準：對電壓、電流測量結果按現場標準進行校準，檢查相序顯示是否正確，驗證UPS/發電機狀態量的準確性。

• 告警策略驗證：模擬各種故障場景（如市電掉電、發電機啟動失敗、UPS電池欠壓等），驗證告警觸發、通知路徑與響應流程是否符合預案。

• 權限與日志測試：創建不同級別用戶賬號，測試權限控制是否能正確限制操作，并檢查審計日志記錄是否完整。

五、日常運維與管理規范

1. 日常巡檢與數據查看

• 借助系統提供的實時監控界面，值班人員應定期查看市電與備用電源的關鍵參數，關注告警面板并對異常進行初步判斷與記錄。

• 每日或每班次檢查ATS與發電機狀態指示，確保自動啟停功能處于可用狀態。

1. 定期維護與保養

• 發電機保養：按照制造商建議執行定期試運行（如每月空載試運行），檢查燃油、潤滑油、冷卻系統及排氣系統，記錄運行時間與維護記錄。

• UPS與電池維護：定期檢測電池組內阻、單體電壓與溫度，必要時進行均衡充電或更換老化電池。

• 傳感器校準：根據儀表精度與使用環境，定期校準電能計量與重要傳感器，保持?jǐn)?shù)據準確性。

1. 故障記錄與分析
   建立嚴格的故障臺賬，記錄故障發生時間、環境、自動/人工處置過程、恢復時間與根本原因分析。借助系統的歷史數據與趨勢分析功能，對頻繁出現的異常進行統計以確定隱患點并優化維護計劃。

2. 培訓與演練

• 定期對值班人員、維護工程師與管理層開展系統操作培訓（如告警處理、手動切換、數據導出與報表生成）與應急演練（如市電斷電演練、發電機切換流程）。

• 強化與消防值班、物業與應急指揮之間的協同流程，確保告警信息在最短時間內傳達到責任人并得到處置。

六、應急響應與聯動機制

1. 自動與遠程響應設計
   青鳥電源監控系統應配置合理的自動化應急響應策略，如市電失電自動觸發發電機啟動并記錄ATS切換事件，同時向應急管理人員發送短信/APP告警。系統還應支持在授權下通過遠程命令進行發電機強制啟停或手動切換執行，以便在現場人員無法及時到達時保持供電。

2. 多方聯動流程
   建立明確的多方聯動流程，包括監控平臺（值班員）→現場維護人員→物業管理→消防救援或第三方維修服務商。每一環節的職責、聯系名單、響應時限與升級機制需在預案中明確。對于重大電源故障，應同步通知消防控制室與建筑綜合管理平臺，確保消防聯動不受影響。

3. 與消防系統聯動注意事項
   在與消防報警系統、噴淋、排煙等系統聯動時，必須遵循消防規范與本地消防主管部門要求，確保電源切換或控制操作不會誤觸發或關閉關鍵消防回路。任何涉及消防主回路改動的操作應事先評估、記錄并在必要時取得審批。

七、常見問題與解決建議

1. 通信不穩定或數據丟失
   原因可能為網絡帶寬不足、無線信號干擾或設備時間不同步。建議優化網絡拓?fù)?、采用有線冗余鏈路并配置本地緩存機制，確保在網絡中斷期間數據不丟失并在恢復后補傳。

2. 發電機未按預期啟動
   可能由燃油供應、啟?？刂齐娐贰囟然虮Ｗo(hù)裝置觸發導致。應檢查燃油狀態、啟動蓄電池電壓、控制回路繼電器及啟動信號；系統應記錄啟動失敗事件并及時告警。

3. UPS或電池組容量衰減
   電池隨使用年限衰減，會導致UPS在斷電后的支撐時間不足。通過系統定期監測電池電壓、內阻與充放電曲線，提前計劃電池更換并在重要活動或極端天氣前進行負荷測試。

4. 假報警或誤報
   因傳感器故障、接線錯誤或軟件閾值設置不當導致。定期校驗傳感器并根據現場實際情況優化告警閾值與過濾策略，避免人為疲勞性的告警忽視。

八、典型應用場景與效果評估

1. 商業綜合體與寫字樓
   在大型商業綜合體中，消防設備分布廣且對停電極為敏感。青鳥電源監控系統通過集中監測和告警通知，大幅縮短故障響應時間、降低潛在經營損失并提升消防系統可靠性。

2. 醫療機構與數據中心
   醫院與數據中心對電力連續性要求極高。通過實時監控UPS與發電機群組，結合冗余供電策略與定期演練，能有效保障救治與數據服務在突發停電情況下的連續性。

3. 工業與倉儲設施
   在對環境控制或危險品存儲有嚴格要求的場所，青鳥系統可以與環境監測系統聯動，在電源異常時觸發必要的保護措施（如啟動備用通風、自動切換控制回路），避免事故擴大。

應用效果評估通常包括故障響應時間的縮短比例、故障導致的停機時長減少、應急演練通過率與維護成本的優化等指標。多數部署案例表明，經過系統化監控與規范化運維，消防電源可靠性顯著提升，事故發生率與停機時間明顯下降。
