# 青鳥JBF5009黑龍江消防主機常見故障及處理方法全解析

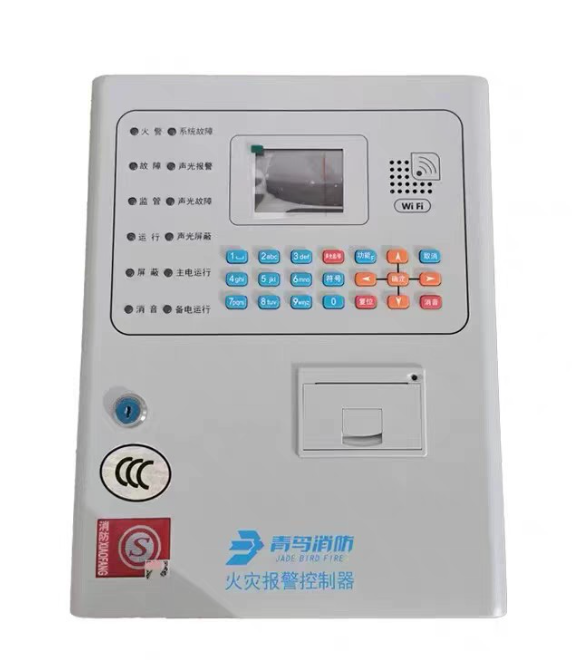

JB-QB-JBF5009 型火災報警控制器是黑龍江黑龍江青鳥消防股份有限公司推出的一款智能化二總線火災自動報警設備，由主控單元、電源等單元構成，采用中文液晶顯示，可配接三、四、五系列

探測器、手報及其他設備，廣泛應用于中、小型消防工程中。該設備具備兩線制設計、WiFi調試、聯動編程等功能，自帶2.8寸彩色屏，單條回路更大 支持帶載100點。

然而，在實際運行過程中，黑龍江消防主機難免會出現各類故障。掌握科學、系統的故障排查方法，是保障消防系統穩定運行的關鍵。本文結合一線運維經驗，梳理 JBF5009 主機常見故障

類型、排查思路及處理方法，為運維人員提供參考。

## 一、故障排查核心原則

在處理 JBF5009 主機故障前，建議遵循 **“先簡單后復雜、先外部后內部、先斷電后操作”** 的原則，避免盲目拆機或誤操作擴大故障范圍。排查前應準備好萬用表、螺絲刀、

絕緣膠布等工具，查閱主機說明書及系統竣工圖紙，明確設備型號、回路配置及聯動邏輯，并注意做好防靜電防護，嚴禁帶電插拔回路板等核心部件。

## 二、常規操作與基礎故障處理

在日常使用和維護中，熟悉基本操作是快速響應故障的 步。

- **消音**：當主機有火警或故障報警聲時，按〖消音〗鍵可終止警報聲，保持消防控制室的工作環境安靜。

- **復位**：按〖復位〗鍵，輸入密碼“111”后〖確認〗，可將主機恢復到正常監控狀態。需要注意的是，**復位并非 **，它相當于主機的不斷電重啟，不能解決線路問題或設備本身故障。

- **屏蔽與解除**：按〖功能〗鍵，選擇〖設置〗菜單，輸入密碼“111”后按數字鍵〖2〗進入部件屏蔽子選項，依次輸入“回路號”和“地址號”，按方向鍵〖▲〗屏蔽、〖▼〗解除屏蔽。

- **歷史記錄查詢**：按〖功能〗進入主菜單，選擇〖查詢〗菜單，按〖4〗進入查詢歷史記錄菜單，輸入查詢信息代碼即可查看火警、故障等歷史信息。

- **自動/手動控制切換**：在〖設置〗菜單中按數字鍵〖4〗，按〖▲〗設為自動允許（狀態符號顯示⊙），按〖▼〗設為自動禁止（狀態符號顯示○）。

- **打印機開關**：在〖設置〗菜單中輸入密碼“111”，按〖3〗進入開關打印機菜單，按〖▲〗開啟、〖▼〗關閉。

## 三、常見故障分類與處理方法

### （一）電源類故障

電源故障分為主電故障和備電故障，主機通常會直接提示故障類型。

- **主電故障**：可能由 AC220V 市電異常、空氣開關斷開、保險管熔斷、電源盒本身?yè)p壞等原因造成。**處理方法**：先檢查市電輸入和電源開關狀態，確認無誤后檢查

保險絲是否熔斷，必要時更換同規格保險管。若市電正常但主機仍報主電故障，檢測電源盤主電輸出電壓，電壓異常則判定電源盤損壞。

- **備電故障**：可能由電池電量耗盡、電池老化、電池連接線松動或保險管損壞等引起。**處理方法**：斷電后測量備電電池電壓（正常應不低于16V，充滿電后約24V），

電壓過低則說明電池老化或虧電，需及時更換；同時檢查電池接線端子是否松動、銹蝕，核對正負極接線是否正確。

### （二）回路故障與設備登記問題

回路故障是消防報警主機最常見的故障之一，表現為“回路故障”、“無設備注冊”、“設備報未注冊故障”等提示。

- **回路故障**：可能是外線短路或接地、回路子卡損壞、回路板未正確配置等原因造成。**處理方法**：先將報故障的回路外線摘除，空載運行看是否還報故障；若空載故

障消失，則排查外線短路或接地問題。若回路板報多個回路故障，可將撥碼開關最后一位撥至 ON，掉電復位后重新進行回路識別，識別完成后再將其撥回 OFF。

- **設備登記不上或報未注冊故障**：JBF5009 控制器帶載設備無法正常登記、報未注冊故障時，**處理方法**：首先檢查設備編碼是否超出控制器帶載容量。此外，還需測

量主機回路板輸出是否正常（DC 18~27V 跳變），檢查現場回路信號線電壓是否正常，設備編碼是否與編碼表一致，設備安裝是否牢固有無接觸不良等。

- **不能登記 D16 可燃?xì)怏w探測器**：D16 探測器編讀碼正常，但控制器瀏覽中沒有數值顯示。**處理方法**：JBF5009 控制器出廠默認回路協議為“加強協議”，在主機設

置中將回路協議改為“標準協議”后，探測器即可正常登記。

### （三）通訊與數據傳輸故障

- **使用串口線無法傳輸數據**：顯示“串口通訊失敗”。**處理方法**：JBF5009 使用串口線傳輸數據前，需在“系統單元配置”菜單中，將“串口調試工具”配置成 1。

- **聯動邏輯查詢不到**：通過火災報警調試助手 APP 編寫聯動邏輯傳入 JBF5009，傳輸正常，但在控制器菜單中查詢不到。**處理方法**：檢查在手機編寫的聯動邏輯中是

否使用了中文符號“~”，改為英文符號后重新傳入即可正常查詢。

### （四）系統與板卡故障

- **中英文界面無法切換**：選擇“英文”后按確定鍵無效。**處理方法**：該控制版本為 3.0，版本過低導致無法實現中英文切換功能，將系統升級至 4.2 版本后即可恢復正常。

- **屏幕顯示異常**：

  - **屏幕花屏**：可能由液晶屏排線松脫導致。**處理方法**：關機后重新插拔液晶屏排線即可恢復；若黑色卡扣脫落丟失造成排線接觸不良，需返修更換排線底座。

  - **屏幕無背光**：液晶屏無背光但顯示內容正常，多為線路板給背光燈管供電異常造成，建議返修線路板。

  - **屏幕藍屏**：若時鐘走時正常、主備電指示燈顯示正常，則證明主板 CPU 運行正常?？芍匦虏灏我壕僚啪€排除接觸不良問題；若不能解決，建議整體返修。

- **主機黑屏或無法開機**：可能由打雷、充電過載等原因?qū)е聝?nèi)部電路損壞。**常見損壞部件**：DC 轉 DC 芯片（24V 轉 5V，用于給芯片、液晶屏/喇叭供電）、管理串口通

訊芯片、WiFi 模塊等。**處理方法**：建議聯系專業技術人員檢測并更換損壞元器件。

### （五）現場設備故障與誤報

- **現場設備報故障**：可能是接觸問題、線路接地或短路、設備編碼錯誤、設備本身?yè)p壞等原因造成。**處理方法**：檢查設備接線是否松動，排查線路是否存在接地或短路，

確認設備編碼是否正確，損壞的設備需更換。

- **煙感/溫感誤報火警**：**處理方法**：檢查設備編碼是否重號，如有重號需重新編碼；測量線路對地電阻（正常應大于 3MΩ），若對地電阻過低說明線路接地；煙感迷宮

污染時需對探測器迷宮進行清潔。器件污染嚴重時，可將器件拆開用酒精和棉簽對各部分進行清理，清理后仍無法恢復則需更換器件并重新編碼。

- **探測器報警控制器所有聲光自動響**：**處理方法**：聲光登記類型若誤登記為“聲光”類型，需將登記類型修改為“輸入輸出模塊”或“警報”類型。

### （六）聯動故障

聯動故障表現為報警后聯動設備不動作或誤聯動，涉及邏輯編程、模塊、聯動線路三個核心環節。

- **手動啟動失效**：總線模塊 141F-N、143F 無法正常手動啟動。**處理方法**：檢查模塊是否已在主機上登記上線；檢查模塊登記類型是否為廣播類型，若登記錯誤需修改。

- **自動聯動失效**：滿足聯動條件的報警點報警后，現場設備未自動啟動。**處理方法**：檢查主機是否處于自動允許控制方式下；確認模塊登記類型是否正確，可先手動啟

動試驗；檢查模塊程序是否已下裝到主機或編寫是否正確；檢查模塊本身是否有故障，損壞則更換。

- **消火栓按鈕應答燈微亮且消火栓泵未啟動**：**處理方法**：消火栓無源應答端子與 151F/D 無源應答端子并接。

## 四、設備登記與調試注意事項

1. **設備不上點（登記不上）** ：除上述回路協議設置外，還需檢查設備是否已正確編碼，模塊是否已接好

反饋電阻或 24V 電源，設備是否受潮或進水，附近是否有強電磁干擾等。

2. **WiFi 調試設置**：JBF5009 自帶 WiFi 功能，支持內網調試和遠程調試兩種模式。內網調試設置步驟：依

次進入“菜單”→“系統”→“單元配置”，將 WiFi 相關選項設置為 1，其他設為 0；進入“系統”→“運行模式”，

選擇“3”（內網調試），主機會顯示熱點“JBF5009-01”，密碼為“JBF5009-”（需包含“-”），手機連接后打開

“青鳥調試助手”即可完成調試。

## 五、日常維護與保養建議

為確保 JBF5009 黑龍江消防主機長期穩定運行，建議做好以下日常維護工作：

- **每日檢查**：檢查火災報警控制器的功能，包括自檢、消音、復位等操作，確保系統處于正常運行狀態。

- **定期檢查**：定期對黑龍江消防主機進行全面檢查，包括電池電量檢測、線路連接狀況評估等，并根據廠家推薦的維護周期更換易損件。

- **電池維護**：定期檢查備電電池狀態，及時更換老化電池，避免因備電失效導致主電斷電時主機無法正常工作。

- **設備清潔**：定期對探測器、手動報警按鈕等設備進行清潔，去除表面的灰塵和污垢，防止影響設備性能。

- **線路檢測**：在開機前對系統布線的絕緣阻值進行測量：回路線線間電阻應大于 5KΩ，回路線與大地（機殼）間的電阻應大于 3MΩ，系統接地電阻應小于 4Ω。
