青鳥JBF-FHX1/FHX2/FHX3 防護箱使用說明書
1 概述
此系列產品為控制器防護箱,JBF-FHX1/JBF-FHX2 配合防水接頭使用可滿足 IP66 的防護等級、
JBF-FHX3 配合防水接頭使用可滿足 IP65 的防護等級。
1.1 適用范圍
主要應用于管廊項目。
1.2 型號組成

2 性能參數
共三款產品 JBF-FHX1、JBF-FHX2、JBF-FHX3。主要參數如下:

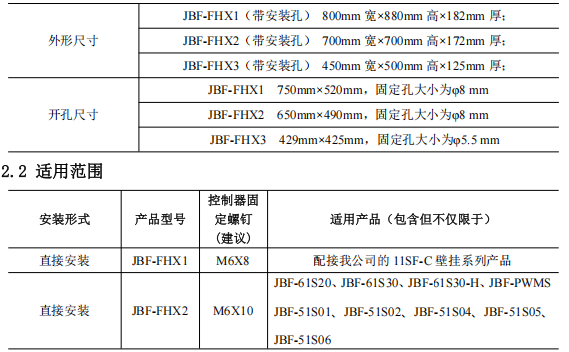

2.1 機械特性



3 安裝調試

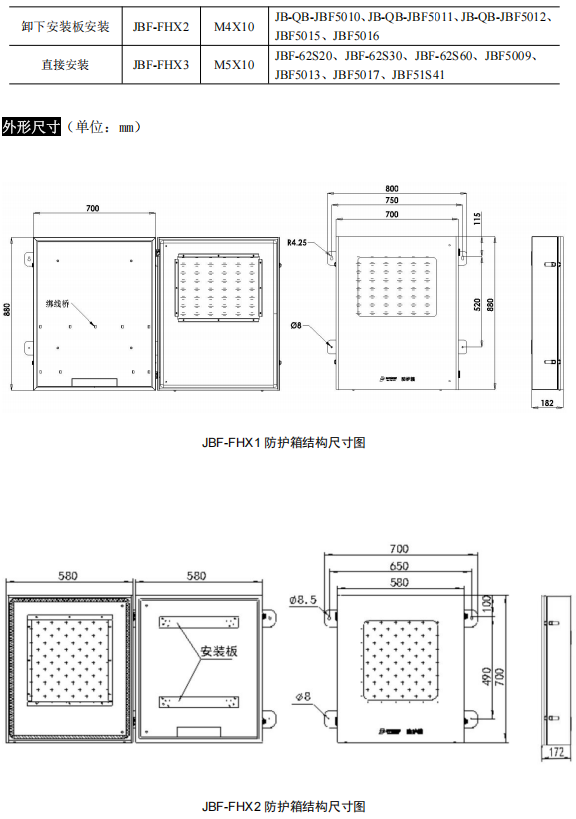

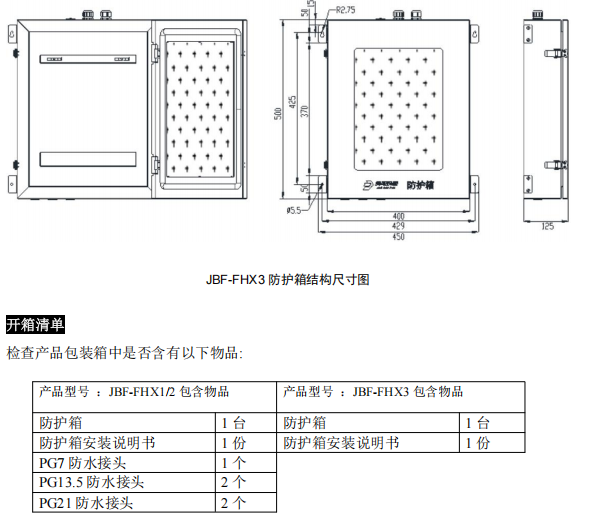

1)將防護箱固定到墻上,安裝孔參照防護箱結構圖;
2)將防水接頭固定在防護箱進出線孔位上,注意擰緊且不得戳破防水接頭頂部保護膜。
3)將線路穿入防水接頭并鎖死(強弱電線注意分開布置);
4)將控制器固定在防護箱內并完成接線。
注意:
1)防護箱的所有過線孔均應安裝防水接頭或堵頭;

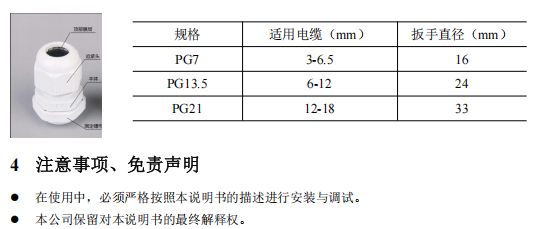

2)根據防水接頭表選擇合適的出線孔并鎖緊接頭,保證不用的防水接頭頂部保護膜完好。
