青鳥JBF1374火災光警報器接線安裝技術
1 概述

JBF1374 為非編碼型火災光警報器,電源輸入后可發出光警報信號。適用于探測器報警門燈或是
室內走道、前室等公共場所;
1.1 產品特點
? 非編碼型;
? 內置微處理器;
? 采用 SMT 表面貼裝工藝;
? DC24V 電源驅動工作,無極性要求;
1.2 適用范圍
? 適用于賓館客房室外報警門燈、室內走道、前室等公共場所;
? 應用設計遵照 標準 GB 50116-2013《火災自動報警系統設計規范》。
1.3 型號組成

2 工作原理
火災光警報器主要由 LED 光源電路以及控制電路組成,當有火災發生時,火災光警報器接收到控
制器或是控制模塊輸出的 DC24V 電源信號后,發出光報警信號進行警示報警。

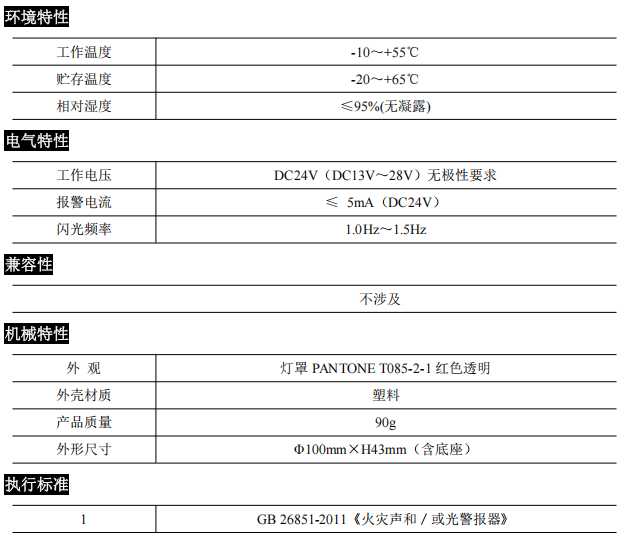

3 性能參數

4 安裝調試
4.1 安裝說明/步驟

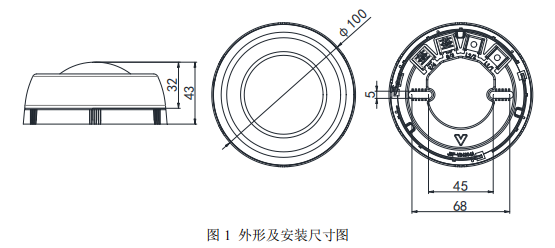

? 外形及安裝尺寸如圖 1 所示(單位 mm);

? 將產品底座用 2 只 M4 的螺釘緊固在預埋盒上;
? 施工中建議使用截面積≥1.0mm2的阻燃雙絞線(ZR-RVS2*1.0mm2),將 DC24V 和 GND 連接在底座的端子 V 和 G 上(無極性要求);
? 將產品嵌入底座,然后按順時針方向擰緊即可;

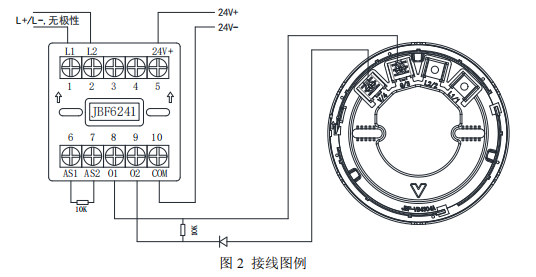

? 火災光警報器接線圖例(如圖 2 所示)

4.2 調試方法
? 接通 DC24V 電源壓,火災光警報器即可發出光警報信號。
5 故障分析與排除

6 保養、維護
? 日常維護、保養;
? 定期進行報警試驗,建議每半年一次;
? 根據 GB 29837-2013《火災探測報警產品的維修保養與報廢》相關規定,產品使用壽命一般不
超過 12 年。
