青鳥JBF5141A、JBF5141C 輸入/輸出模塊接線安裝技術

1 概述

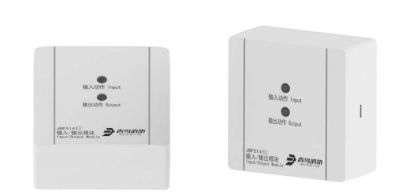

JBF5141A、JBF5141C 型輸入/輸出模塊（以下簡稱模塊）是青鳥消防開發的可實現輸入監測，

多種方式輸出控制的模塊。該模塊通過接收消防聯動控制器發出命令來啟動或停止與該模塊連接的（如防火卷簾門、送風閥、排煙閥等）外部設備，同時監測外部設備工作狀態。

1.1 產品特點

? 低功耗，無極性二總線產品，支持遠距離通訊，通訊距離≤1000 米；

? 插拔式結構，易于施工、便于維護；

? 內置青鳥消防自研的火災探測報警專用微處理器「朱鹮」；

? 模塊啟動后輸出具備線路檢測功能的無源動合信號；

? 總線電路與反饋信號處理電路電氣隔離，抗干擾能力強；

? 反饋信號同周期分時多次采集、綜合判斷，減少誤報概率。

1.2 適用范圍

? 適用于賓館客房、辦公樓、圖書館、影劇院郵政大樓等公共場所；

? 用于控制現場設備啟動/監測現場設備反饋信息。

1.3 型號組成

2 工作原理

模塊內嵌微處理器，當接收到火災報警控制器（聯動型）的啟動命令，輸出繼電器動作并點亮“輸出動作”指示燈；在接收到外接設備反饋信息后，將信息傳送到火災報警控制器（聯動型）并點亮“輸入動作”指示燈。

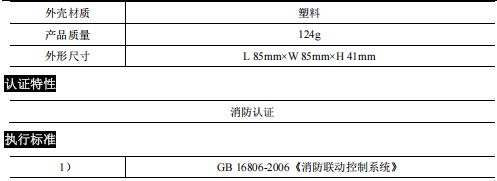

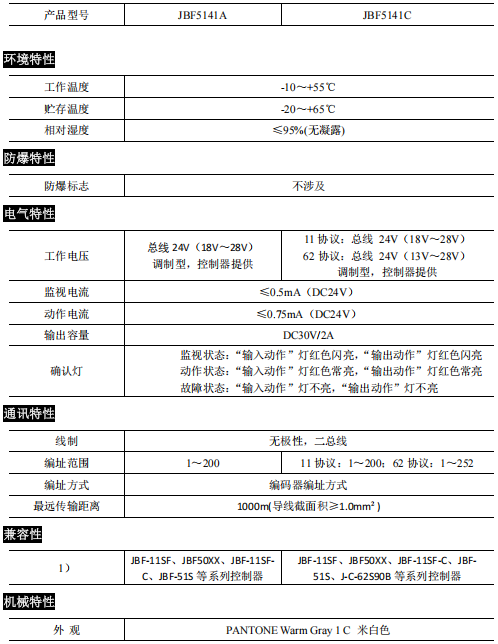

3 性能參數

4 安裝調試

4.1 安裝說明/步驟

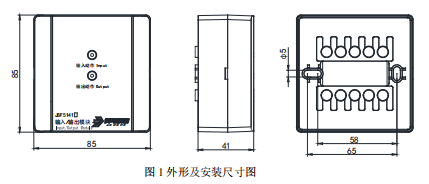

? 外形及安裝尺寸如圖 1 所示：（單位：mm）

? 將模塊底座用兩只 M4 的螺釘固定在預埋盒上（安裝孔距為 60mm）；

? 施工中建議使用截面積≥1.0mm2 的阻燃雙絞線(ZR-RVS2*1.0mm2)，L1、L2 分別接在安裝底座的端子 L1、L2 上，無需區分極性；

? 用編碼器對模塊寫入地址（1～200）；

? 將模塊對準底座用力按壓上即可；

? 安裝時宜帶手套操作，以保持模塊外殼清潔。

? 模塊端子圖例如圖 2 所示：

? L1（端子 4）、L2（端子 5）：接回路總線，無極性；

? 24V+（端子 1）、24V-（端子 2）：接 24V 電源，提供有源輸出電源，并實現 24V 電壓檢測和線路檢測功能；

? 輸入功能：

? AS+（端子 9）、AS-（端子 10）：接應答（無源觸點）；

? 連接在 AS+和 AS-上的監視設備的動合端必須并聯 10KΩ 終端電阻。

? 有源輸出功能：

? O2（端子 7）O1（端子 8）為有源輸出接線端子，在被控設備終端并聯 10KΩ 電阻，用于檢線功能；O2（端子 7）輸出正向串接二極管到被控設備電源正端，O1（端子 8）輸出接被控設備

負端。模塊啟動后 O2（端子 7）輸出電源正，O1（端子 8）輸出電源負。

? 具體接線見圖 3：

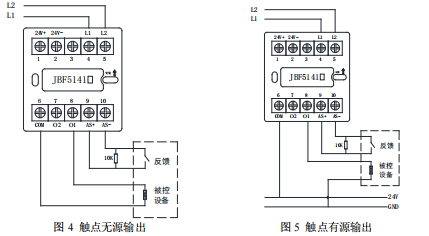

? 觸點輸出接線功能：

該模塊提供純繼電器觸點輸出功能，具有獨立物理常開和常閉觸點輸出功能，COM（端子6）是繼電器觸點公共端，O2（端子 7）是常閉觸點，O1（端子 8）是常開觸點，模塊啟動后常

閉觸點斷開，常開觸點閉合，可用該觸點實現無源和有源接電的單獨控制。具體接線見圖 4/5：

4.2 調試方法

? 首先使用編碼器對模塊進行編碼。

? 模塊安裝好后操作控制器對其進行登記。

? 控制器進入手動啟停現場設備界面，輸入要啟動的模塊回路及地址啟動，模塊“輸出動作”指示燈變?yōu)榧t色常亮，被控設備動作，模塊收到被控設備的無源反饋后“輸入動作”指示燈變?yōu)榧t色常亮。

? 復位被控設備，手動停止模塊或復位控制器，模塊恢復正常監視狀態。

? 可以通過特殊的地址碼對 JBF5141A 型模塊進行設置：

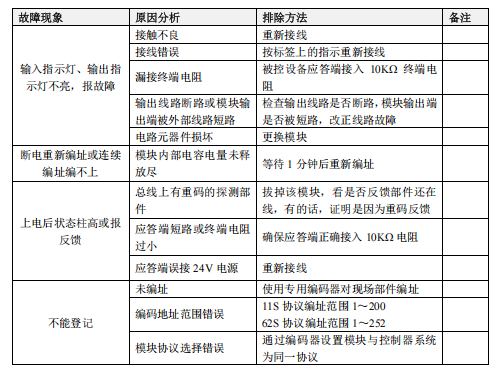

5 故障分析與排除
