青鳥JBF5180型氣體釋放警報器接線安裝技術

一. 概述

1. 產品特點

1.1 內置微處理器。

1.2 采用 SMT 表面貼裝工藝。

1.3 兩線制，兩總線（無極性）。

1.4 施工中對導線無特殊要求，只要導線截面積不小于 1.0mm2均可正常使用。

1.5 氣體釋放警報器具有“放氣勿入”紅色發光標志，背景為白色，文字高度為 105mm。

2.主要用途及適用范圍

2.1 氣體釋放警報器可應用于青鳥消防滅火系統中，配合消防滅火裝置使用。

2.2 用于氣體護區門上方，當發生火災時，控制器發出聯動控制命令，氣體釋放警報器 LED 燈閃

爍，提示人員不能進入滅火場所。

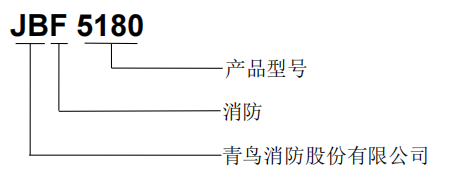

3. 型號的組成及其代表意義

4. 使用環境條件

4.1 工作溫度：-10～+55℃

4.2 相對濕度：≤93%RH(40±2℃)

二. 工作原理

氣體釋放警報器由總線接口和 LED 燈電路及相應的處理電路組成，當有火災發生，氣體噴灑時，

控制器發出聯動控制命令，氣體釋放警報器 LED 燈閃亮，顯示“放氣勿入”，防止有人誤入，造成傷害 。

三. 技術特性

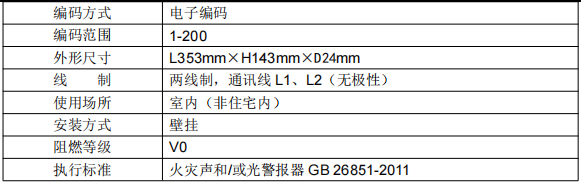

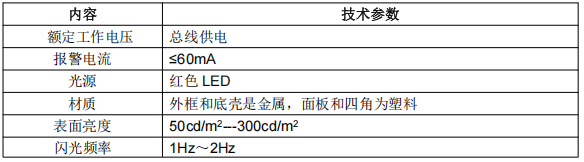

1. 主要參數

2. 尺寸、重量

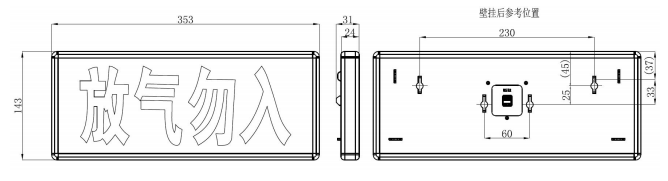

2.1 外形及安裝孔尺寸

2.2 重量： 383g

四. 安裝、調試

1. 安裝程序、方法及注意事項

1.1 布線施工后，將氣體釋放警報器懸掛在墻上，安裝大孔距為 230mm，小孔距為 60mm。

1.2 安裝之前需用編碼器對其寫入相應地址碼(1-200)。

1.3 總線連接底座端子 L1 和 L2。

1.4 氣體釋放警報器在布線檢查后、調試之前安裝，以防止因不恰當安裝作業造成損失。

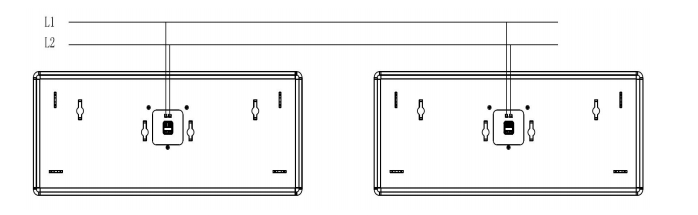

1.5 氣體釋放警報器接線圖例：

2. 安裝、調試后的驗收試驗項目、方法和判據：《火災自動報警系統施工及驗收規范》

五. 使用方法概述

首先用編碼器對氣體釋放警報器 JBF5180 編碼：將 2 根編碼線夾的一端插入編碼器中部插座中，

另一端夾在氣體釋放警報器 JBF5180 的總線端子 L1、L2 上，長按編碼器面板上的電源開關 3s 以上，液晶屏顯示全部字符，自檢后顯示一橫杠進入待機狀態，輸入編碼地址（范圍為 1-200），按下“寫”

鍵進行編碼，液晶屏顯示“寫”字樣，等待時間 10 秒后，“寫”字樣消失有編址成功提示音及自動加一為寫入成功，如“寫”字樣消失但未聽到編址成功提示音且未自動加一為編碼失敗，應重新編址此地址。編址成功后，將氣體釋放警報器連接到控制器中，對其進行登記。遇有火警時，控制器發出聯動控制命令，氣體釋放警報器 LED 燈閃亮，顯示“放氣勿入”，防止有人誤入，造成傷害。

六. 安全使用注意事項

接線擰緊，防止出現線頭松動，導致無法啟動。

七. 故障分析與排除
