青鳥點型家用感溫火災探測器(A2R)/ JBF4112接線安裝技術

一.概述

1.產品特點：

1.1 內置微處理器。探測器對自身采集到的數據進行存儲和判斷，并具有自診斷功能；

1.2 差定溫報警；

1.3 具有聲報警功能，在終端電壓 VDC≥22V 條件，支持同時報警數量≤32 只。

1.4 采用導光柱，抗靜電能力好；

1.5 采用環氧樹脂封裝溫敏電阻，溫度響應速度快；

1.6 輸出溫度升降曲線?？梢酝ㄟ^控制器查看現場的溫度升幅曲線；

1.7 穩定性高?？够覊m附著、抗電磁干擾、抗腐蝕、抗環境溫度影響能力強；

2.主要用途及適用范圍

2.1 點型家用感溫火災探測器(A2R)是采用高精度熱敏電阻作為傳感器的智能型火災探測

器。當溫參數達到閾值后，探測器發出聲光報警信號，同時向火災報警控制器發出火

災報警信號。廣泛應用于各類住宅建筑的起居室、臥室等場所。

2.2 滿足 標準：

GB 22370-2008《家用火災安全系統》

GB4716-2005《點型感溫火災探測器》

3.型號的組成及其代表意義

4.使用環境條件

4.1 工作溫度：-10~+55℃

4.2 貯存溫度：-30~+75℃

4.3 相對濕度：≤93%（40±2℃）使用環境條件

二.工作原理

 點型家用感溫火災探測器(A2R)由熱敏電阻及相應的放大處理等電路組成，熱敏電阻是一種具溫度敏感性的半導體電阻，電阻阻值隨溫度的變化而變化，當溫度達到設定報警閾值時電路給出報警信號。

三.技術特性

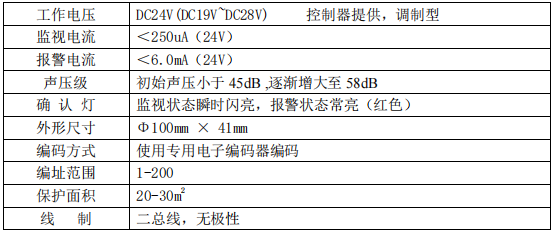

主要性能參數

四.尺寸

外形及安裝尺寸

五.安裝、調試

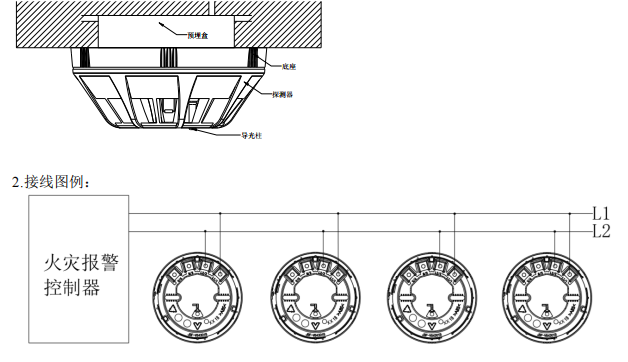

1.安裝示意圖例：

六.安裝、調試后的驗收試驗項目、方法和判據,以及注意事項。

1.驗收依據：《火災自動報警系統施工及驗收規范》。

2.不允許隨意更換影響性能的元器件或結構。

相關文件下載

JBF／ASM-JBF4112 使用說明書_V1.2.pdf
