青鳥點型光電感煙火災探測器（JBF4101-Bp）接線安裝技術

一.概述

1.產品特點：

1.1 內置微處理器，探測器對自身采集到的數據進行存儲和判斷，具有自診斷功能；

1.2 污染自動補償。根據自身的污染程度進行零位漂移，更大 程度減少誤報；

1.3 適用范圍廣，對不同材質燃燒后產生的白煙或黑煙均可響應；

1.4 抗干擾能力強。抗灰塵附著、抗電磁干擾、抗溫度影響、抗腐蝕、抗外界光線（光

源）干擾；

1.5 抗潮濕能力強，并有防水處理，可適應不同氣候環境的要求；

1.6 采用 SMT 表面貼裝工藝；

1.7 JBF4101-Bp 是由蜂鳴底座與感煙探測器組合而成，應用于青鳥火災自動報警系統

中。發出火災警報的感煙探測器配接蜂鳴底座后，底座會發出高分貝警報聲。

2.主要用途及適用范圍

2.1 點型光電感煙火災探測器是對火災早期階段和陰燃階段所產生的煙霧粒子作出有效

的響應，檢測到火警信號后發出火災警報聲。主要用來探測可見或不可見的燃燒產

物及起火速度緩慢的初期火災，適用于賓館客房、辦公樓、圖書館、影劇院郵政大

樓等公共場所，或用于其它不宜安裝感溫探測器的廳堂和公共場所。

2.2 滿足 標準：

GB 4715-2005《點型感煙火災探測器》

3.型號的組成及其代表意義

4.使用環境條件

4.1 工作溫度：-10~+55℃

4.2 貯存溫度：-20~+55℃

4.3 相對濕度：≤95% （無凝露）

二.工作原理

點型光電感煙火災探測器由迷宮，紅外發射部分，紅外接收部分及相應的放大處理等電

路組成，報警部分由 CPU 接收來自控制器的報警命令，驅動蜂鳴器發出聲音信號。正

常工作時，當迷宮中沒有煙時，紅外發射管發出的紅外光不能到達接收管，因此，放大

器沒有輸出；而當迷宮中有煙時，紅外發光管發出的光由于煙的散色作用，有部分紅外

光到達接收管，迷宮中煙的濃度越大，放大器輸出就越大，當煙濃度達到設定報警閾值

時電路給出報警信號，向控制器發送報警信號，控制器確認報警并將報警的感煙探測器

火警燈點亮（常亮），同時啟動與報警探測器配接的蜂鳴底座的報警聲響（75dB~95dB）。

三.技術特性

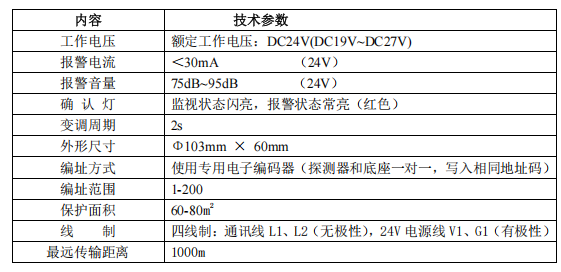

1.主要性能參數

四.尺寸

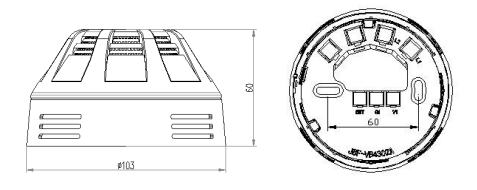

1.外形及安裝尺寸

五.安裝、調試

1.安裝程序、方法及注意事項

1.1 布線施工后，通過使用膨脹螺栓或預埋盒將底座固定在墻上，安裝孔距為 60mm。

1.2 安裝之前，要將感煙探測器和蜂鳴底座，一對一，寫入相同地址碼（1-200）。底座

地址必須與底座配接的感煙探測器地址一致（注意：用編碼器讀不出蜂鳴底座地址）。

1.3 底座 L1、L2 連接在控制器總線 L1、L2 上（無極性）；底座上 V1 和 G1 分別連接在

直流電源 DC24V 和 GND 上（注意極性）。

1.4 底座在布線檢查后、調試之前安裝，以防止因不恰當安裝作業造成損失。

1.5 將探測器嵌入底座，然后按順時針方向擰緊即可。

1.6 將探測器與底座擰在一起后，連接入控制器中，進行登記（注意：當蜂鳴底座單獨

接入控制器時，在控制器中讀不到底座的應答電流，也登記不上）。

1.7 安裝時宜帶手套操作，以保持探測器外殼清潔。

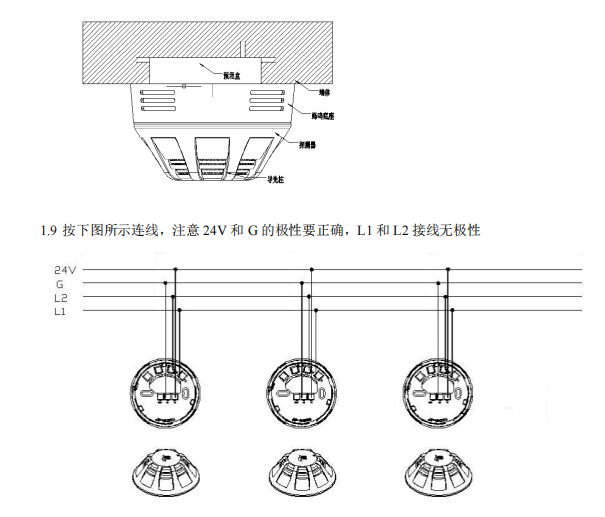

1.8 安裝圖例：
